产品简介

冶自欧博测宽仪,使用双目视觉技术,可测量碳钢、不锈钢、铝板、铜板等材料的宽度。该设备根据板宽使用2个或4个工业CMOS线阵相机进行测量,可输出热态宽度、冷态宽度、中心线偏差等数据。目前已广泛应用于国内外热连轧、中厚板、冷轧等生产线。对于热轧生产线,当带钢温度高于800度时,使用红外测量原理进行测量;对于冷态处理线,当材料温度较低时,使用背景光或上光源的方式进行测量。


产品优势

♦ 采用基于FPGA 高速工业数据处理模组,采样速度快,数据精确、稳定。
♦ 使用双目视觉技术对被测钢板的跳动、倾斜、侧偏,进行有效识别补偿。
♦ 钢板的温度、材质、厚度可自动动态补偿。

♦ 能够根据钢板材质等参数实时计算并显示冷态宽度。

♦ 采用国际先进工业级CCD传感器以及我们专为其研发的高速DSP采集模式识别电路,采用非均匀线性矫正技术、固定图像线性噪声矫正技术、电子曝光技术、相关双采样技术、双曝光技术、智能模型学习技术极大的提高了设备的整体精度和可靠性。
♦ 专业吹扫装置,有效的避免了水气粉尘对系统的影响。
♦ 全数字系统、自动标校、智能自检,减轻了使用单位的维护工作。
♦ 采用了先进的双目标定技术,有效地消除了镜头畸变、钢板倾斜、钢板跳动对测量的影响。
♦ “向导式”标定程序,使宽度标定过程简单、清晰、可视化。
♦ 设备配置高端,在有特定需求时,可以增加优化剪切或孔洞边裂检测功能
♦ 实现了以太网等多种接口数据的传输通信,通讯接口灵活,可根据用户需求定制。



典型参数

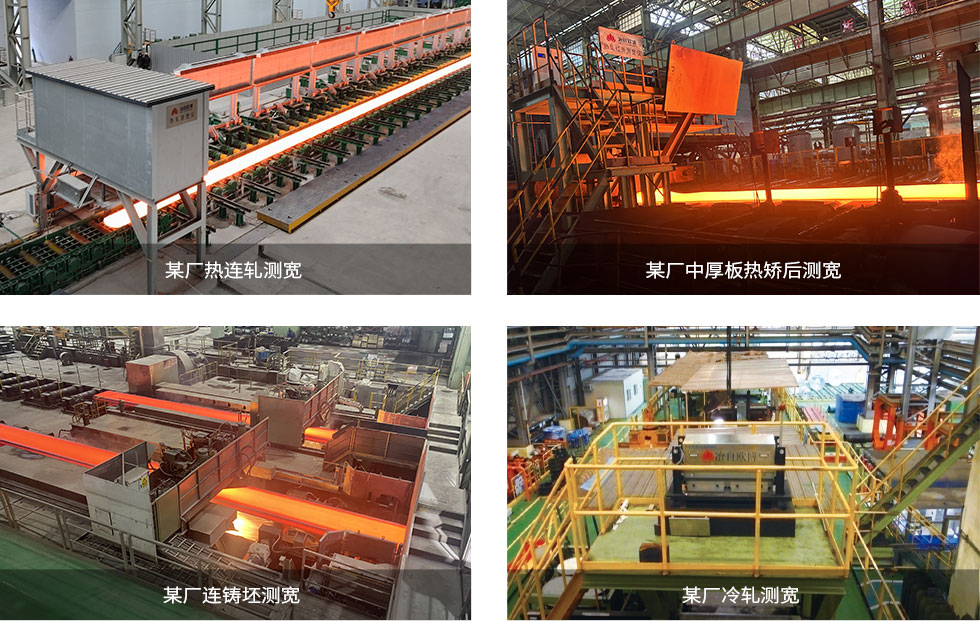

应用展示

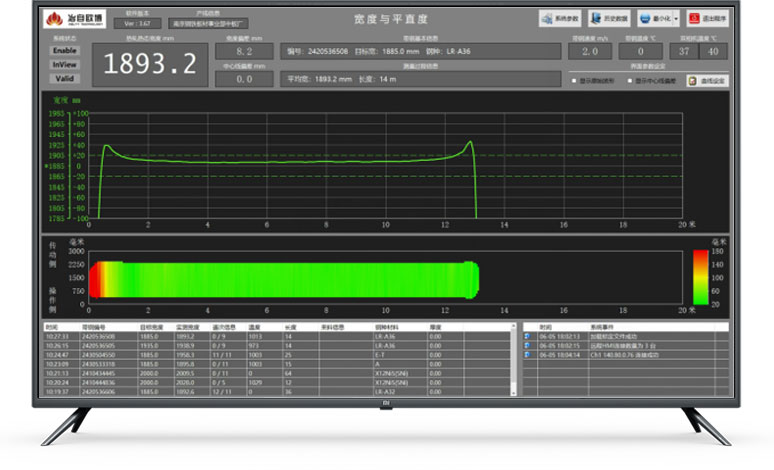

系统界面
